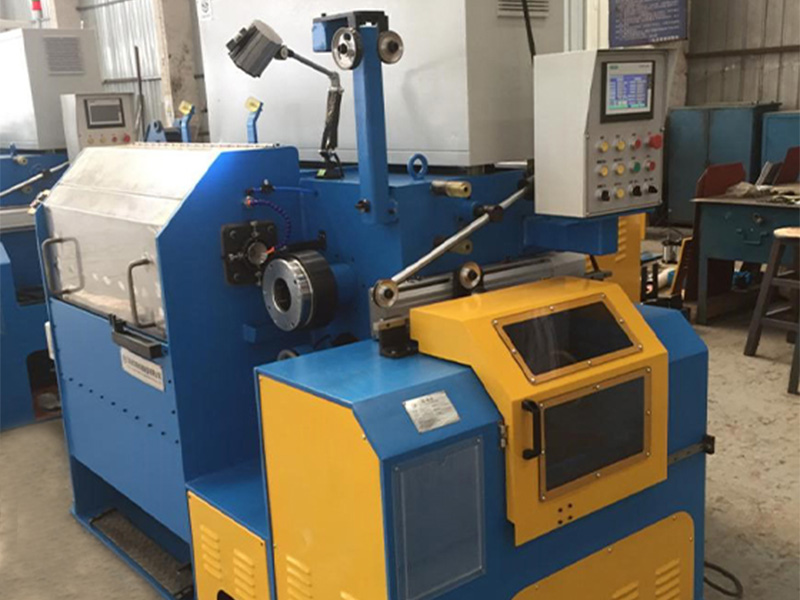

Vaakavesisäiliön lankapiirroskone on vaakasuora malli, joka vetää langan sarjan asteittain pienempien kuolemien läpi. Tämän koneen pääpiirteenä on vesisäiliöjärjestelmä, joka tarjoaa viileän ja voitelun johdolle piirustusprosessin aikana. Tämä vesipohjainen voitelu- ja jäähdytysmekanismi auttaa vähentämään kitkaa langan ja suulakkeen välillä, jäähdyttää lankaa ylikuumenemisen estämiseksi ja varmistaa sileän, kiillotetun pinnan. Vaakavesisäiliön lankapiirroksen piirtokoneessa lanka syötetään koneeseen ja kuljetetaan kuolinten läpi moottorivetoisella CAPSTAN-järjestelmällä tai vetojärjestelmällä. Kun lanka kulkee kunkin suulakkeen läpi, sen halkaisija on vähentynyt ja langan mekaaniset ominaisuudet, kuten vetolujuus ja joustavuus, paranevat. Koneen vesisäiliöjärjestelmä kiertää jatkuvasti vettä tai erityistä vesipohjaista voiteluainetta, joka peittää langan, mikä tarjoaa tarvittavan jäähdytyksen ja voitelun johtimen piirustusprosessin optimoimiseksi. Tämän lankapiirroksen vaakasuuntaisella kokoonpanolla on useita etuja, etenkin avaruustehokkuuden ja ylläpidon helpon suhteen. Vaakasuuntainen asettelu mahdollistaa johdintulo- ja lähtöjärjestelmien helpon asennuksen, mikä helpottaa suurten kelojen käsittelyä, etenkin korkean tuotantoympäristöissä.
